男女视频在线观看免费-男女视频在线播放-男女视频网站在线观看-男女视频免费网站-男女视频免费看-男女视频免费

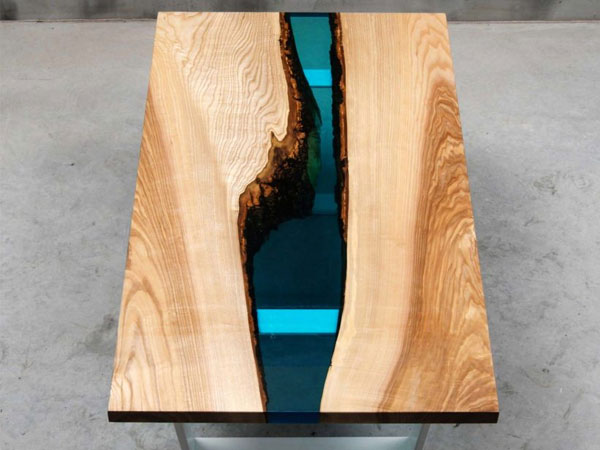

這款是環(huán)氧樹脂茶幾工藝品膠水，是款雙組份的環(huán)氧樹脂膠平面膠水3:1慢干膠水，制作出來的產(chǎn)品是高透明，耐黃變，高顏值，自動消泡等。

低粘度、高透明性環(huán)氧樹脂膠，具有良好的自流平性和自消泡性能，固化后表面光滑、清澈透明，經(jīng)過特殊的抗紫外光處理使膠具有優(yōu)異的耐候性，廣泛使用于各類銘版、標(biāo)牌、人造首飾的表面披覆及各種水晶禮品盒表面披覆。

一、產(chǎn)品介紹

A劑粘度：5000~6000cps

外觀：透明液狀體

B劑粘度：5000~6000cps

外觀：透明液狀體配

二、特點(diǎn)：

a.高透明度

b.高光澤度、平坦性優(yōu)異

c.耐溶劑性優(yōu)秀

d.有優(yōu)異的耐候性及防水密著性

e.高濕度時(shí)不易白樺

三、混合比例 3：1(重量比,非體積比)

四、可使用時(shí)間 25℃×40～45分鐘(100gm/mass)

五、固化條件 25℃×24小時(shí)或60℃～70℃×2小時(shí)或80℃～90℃×1小時(shí)

六、固化后特性：

彎曲強(qiáng)度Kgmm13.5～14.5

引張強(qiáng)度透明6～7

硬度SHORE D80

伸延力%3.6

吸水力25℃%24小時(shí)〈0.1

七、注意事項(xiàng)

1.嚴(yán)格按比例混合(重量比3：1，體積比2.5：1)，混合后需充分緩慢攪拌均勻(攪拌時(shí)必須順著同一個(gè)方向，不要太快)，否則會出現(xiàn)產(chǎn)品表面效果欠佳等狀況。

2.當(dāng)相對濕度大于80%以上時(shí)，固化表面可能會容易吸收空氣中的水分，形成白霧狀。

因此，當(dāng)濕度大于80%時(shí) 建議不要做常溫固化，使用加溫固化。

3.操作溫度越高，可使用時(shí)間越短，固化速度越快;操作溫度越低，可使用時(shí)間越長，固化速度越慢。

4.如生產(chǎn)設(shè)備允許，抽真空后再封膠，效果更佳。

5.使用后請密封桶蓋，避免因潮氣侵入造成質(zhì)量問題。
